10KV高压柜为什么深受水泥行业的追捧？
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象10KV高压柜全称是KYN28A型户内交流金属铠装中置式开关设备，目前深受水泥行业的广泛使用。那么10KV高压柜深受喜爱的原因是什么呢？今天小编给大家详细了解一下10KV高压柜的优势之处。
一.概述
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象KYN28A型户内交流金属铠装中置式开关设备(以下简称开关设备)系由西安森源公司开发和提供技术转让的先进中压开关设备。它适用于三相交流额定电压12KV、24KV、额定频率50（60）Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
符合标准
GB3906-2006 《3~35kV交流金属封闭开关设备》
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象GB11022-1999 《高压开关设备通用技术条件》
IEC62271-200(2003)《额定电压1 kV以上52kV及以下交流金属封闭开关设备和控制设备》
DL404-97《户内交流高压开关柜订货技术条件》

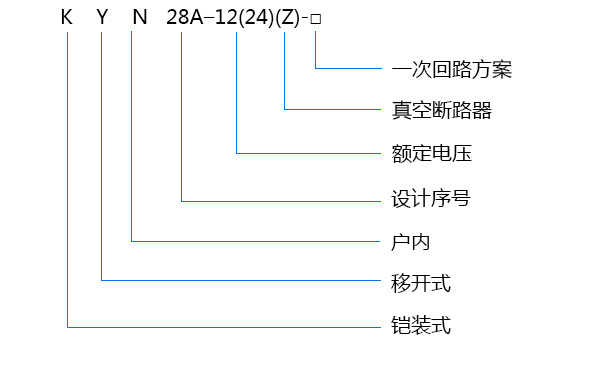

二.型号及其含义
三.使用环境条件
1、环境温度:最高温度+40℃，最低温度-10℃；
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2、环境湿度：日平均相对湿度≤95%，月平均相对湿度≤90%；
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象3、海拔高度:1000m以下；
4、抗地震度:地震烈度不超过8度；
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象5、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
6、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求；
7、在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商。
注：①相对湿度大于70%时应接通电加热器。
②凡海拔高度超过1000m的地方，按JB/Z102-71规定处理
四.技术参数
1.开关设备技术参数见表1
项目 | 单位 | 12KV 参数 | 24KV参数 | |||
| 额定电压 | kV | 3.6，7.2，12 | 24 | |||
| 额定频率 | Hz | 50(60) | 50(60) | |||
| 断路器额定电流 | A | 630，1250，1600，2000， 2500，3150，4000，5000 | 630，1250，1600，2000，2500 | |||
开关柜额定电流 | A | 630，1250，1600，2000， 2500，3150，4000，5000 | 630，1250，1600，2000，2500 | |||
额定热稳定电流(4s) | kA | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象25，31.5，40，50（1S） | 25,31.5,40 | |||
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象额定动稳定电流(峰值） | kA | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象63，80，100，125 | 63，80，100 | |||
额定短路开断电流 | kA | 25，31.5，40，50 | 25，31.5，40 | |||
额定短路关合电流(峰值） | kA | 63，80，100，125 | 63，80，100 | |||
额定绝 缘水平 | 1min工频耐受电压 | kV | 24 | 32 | 42 | 65 |
雷电冲击耐受电压 | kV | 40 | 60 | 75 | 95 | |
防护等级 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象外壳为IP4X，隔室间、断路器室门打开时为IP2X | |||||
2、VS1、VD4、3AE真空断路器技术参数
项目 | 单位 | 12KV 参数 | 24KV参数 | |||
| 额定电压 | kV | 3.6，7.2，12 | 24 | |||
| 额定频率 | Hz | 50(60) | 50(60) | |||
| 断路器额定电流 | A | 630，1250，1600，2000， 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2500，3150，4000，5000 | 630，1250，1600，2000，2500 | |||
开关柜额定电流 | A | 630，1250，1600，2000， 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2500，3150，4000，5000 | 630，1250，1600，2000，2500 | |||
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象额定热稳定电流(4s) | kA | 25，31.5，40，50（1S） | 25,31.5,40 | |||
额定动稳定电流(峰值） | kA | 63，80，100，125 | 63，80，100 | |||
额定短路开断电流 | kA | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象25，31.5，40，50 | 25，31.5，40 | |||
额定短路关合电流(峰值） | kA | 63，80，100，125 | 63，80，100 | |||
额定绝 缘水平 | 1min工频耐受电压 | kV | 42 | 65 | ||
雷电冲击耐受电压 | kV | 75 | 95 | |||
| 额定操作顺序 | O-0.3s(180s)-CO-180s-CO | |||||
| 额定短路开断电流开断次数 | 次 | 50 | 50 | |||
| 机械寿命 | 次 | 20000 | 10000 | |||
当断路器用于控制3~10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与制造厂联系协商：当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象3、操作机构技术参数见表4
| 名称 | 单位 | 数值 | |
| 额定操作电压 | 合闸线圈 | V | DC220、110，AC220、110 |
| 分闸线圈 | V | DC220、110，AC220、110 | |
| 线圈功率 | 合闸线圈 | W | 245 |
| 分闸线圈 | W | 245 | |
| 储能电机功率 | W | 50 | |
| 储能电机额定电压 | V | DC220、110，AC220、110 | |
| 储能时间 | S | >10 | |
五.结构特点
柜体是由柜体和中置式可抽出部件(即手车)两大部分组成 (见图1)。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。本开关设备可以从正面进行安装、调试和维护，因此它可以背靠背、组成双重排列和靠墙安装.
1.外壳及其它
开关设备的主柜架是选用进口敷铝锌薄钢板，并采用多重折边工艺，使整个柜体具有很强的抗腐蚀与抗氧化作用的优点。
2.手车
手车与柜体绝缘配合，机械联锁安全。根据用途不同，手车分断路器手车、电压互感器手车、计量手车、隔离手车等。各类手车按模数，积木式变化，同规格手车可以互相自由互换。当手车需要移开柜体时，用一辆专用转运车，就可以方便抽出；由于采用中置式，整个小车体积小，检查、维护方便。

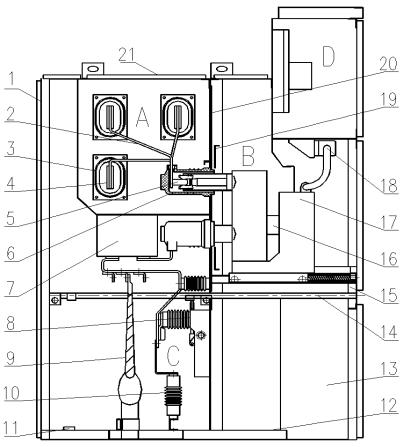

开关柜结构图
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象A.母线室 B.断路器手车室 C.电缆室 D.继电器仪表室
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象1.外壳 2.分支母线 3.母线套管 4.主母线 5.静触头 6.静触头盒
7.电流互感器 8.接地开关 9.一次电缆 10.避雷器 11.接地主母线
12.底板 13.二次线槽 14.接地开关操作机构 15.可抽出式水平隔板
16.加热装置 17.断路器手车 18.二次插头 19.活门机构 20.装卸式隔板 21.泄压
3. 隔室
开关设备主要电气元件都有其独立的隔室，即:断路器手车室、母线室、电缆室、继电器仪表室。各隔室间防护等级都达到IP2X; 除继电器室外，其它三隔室都分别有其泄压通道。
a.断路器隔室
抽出式断路器移开后，断路器隔室内的静触头被活门遮蔽，断路器隔室被保护。

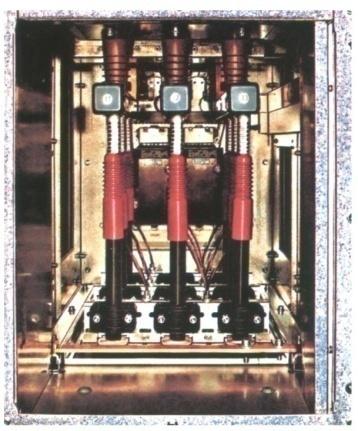

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象在断路器室内，打开金属活门检查静触头。
b.母线隔室

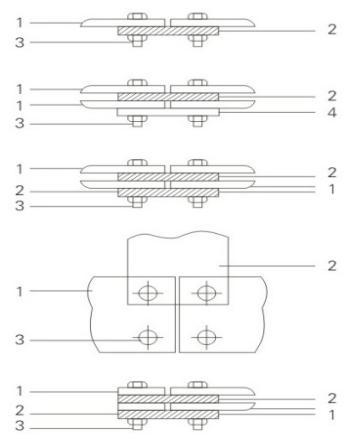

1．主母线2．分支母线3．螺栓4．垫块母线与支母线的联接型式
c.电缆隔室
电缆室空间较大，必要时每相可并接6根单芯电缆。
d.继电器仪表室
继电器仪表室可安装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象4.防止误操作联锁装置
开关设备内装有安全可靠的联锁装置，完全满足"五防"的要求。
5.泄压装置
在断路器手车室，母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，顶部装备的泄压金属板将会自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。
图3

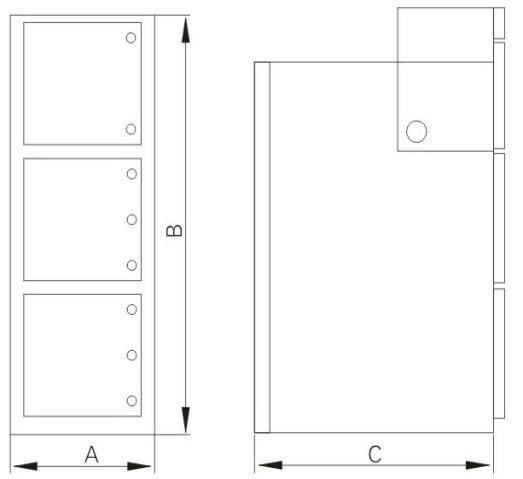

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象6.开关设备外形尺寸（见图3、表5）
| 外形尺寸 | 12KV | 24KV | |
| 高H（mm) | 2300 | 2430 | |
| 宽W(mm) | ≤1250A | 800、650 | 1000 |
| 1600A | 800 or 1000 | 1000 | |
| >1600A | 1000 | 1000 | |
| 深度D（mm) | 电缆进线 | 1500 | 1850 |
| 架空进线 | 1660 | 2150 |

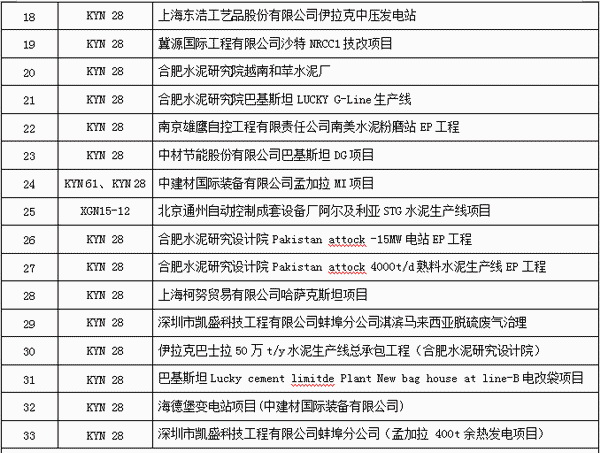

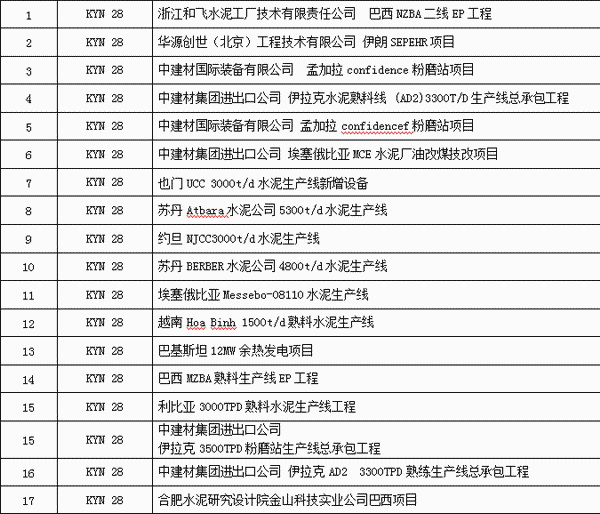

得润电气是一家专业从事高低压全套设备、无功补偿装置、变频调速装置等厂家，目前为多家水泥行业提供10KV高压柜，深受客户的肯定与认可。
