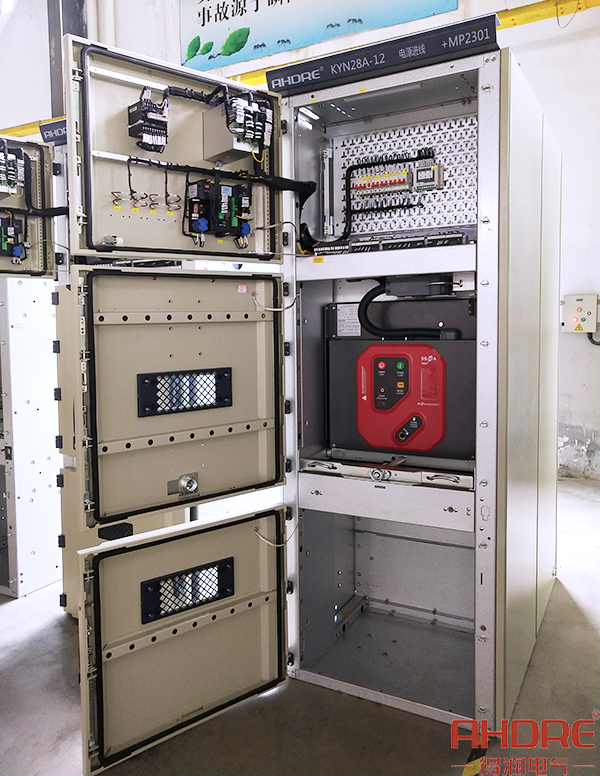

分享10KV高压进线柜的实物结构图
发布日期：2020-09-10
扫一扫
来源：
浏览次数：174
10KV高压进线柜就是从外部引进电源的开关柜。一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV母线。高压进线柜是成套柜中不可缺少的配电设备，那么其柜内结构与馈线柜有什么不同呢?
一、组成
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象高压进线柜是由仪表室、断路器室、母线室、电缆室组成，各功能室及各个回路的单元功能室均采用接地的钢 板分隔，互不干扰，不能采用有机绝缘隔板，也不能采用网孔式或栅栏式隔板。其断路器选择真空断路器符合频繁操作、灭弧不用检修的要求。断路器手车在柜内任何位置均应与柜体可靠接地，要求采用在底盘车两侧装设接地装置来实现可靠接地。
二、作用
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流，由于该开关柜所联接的是主变与低压侧负荷输出。在继电保护方面当主变低压侧母线或断路器发生故障时，要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。变压器差动保护动作也切除变压器低压侧断路器即进线柜。进线侧接地开关装在受电开关柜上，并在受电开关柜上装线路侧带电显示验电装置。
高压进线柜是用于将10KV电缆接入配电装置中，然后经过馈线柜（出线柜）进入到低压一侧。根据配电要求不同，高压进线柜可以搭配隔离开关实现数据检测。
