MSCHC型高压无功集中补偿装置，是将固定容量的电容器组 并联连接在配电变压器3~35kV母线上，提供固定容量的容性无功功率，补偿感性无功功率，改善功率因数，稳定系统电压，从而降低线路损耗，提高变压器传输容量，提高整体的电力传输效率。装置由并联电容器、串联电抗器、放电线圈、避雷器、控制和保护装置等组成。主要应用于3~35kV负荷波动不大的交流电力系统中。

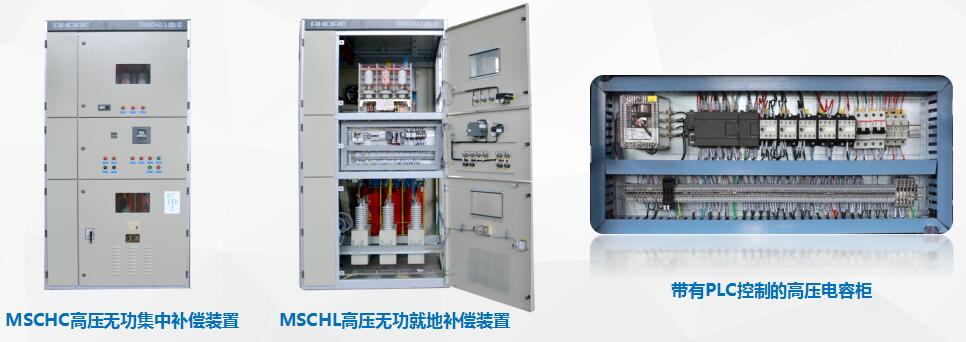

MSCHC高压无功集中补偿装置
一.产品概述
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC型高压无功集中补偿装置，是将固定容量的电容器组 并联连接在配电变压器3~35kV母线上，提供固定容量的容性无功功率，补偿感性无功功率，改善功率因数，稳定系统电压，从而降低线路损耗，提高变压器传输容量，提高整体的电力传输效率。装置由并联电容器、串联电抗器、放电线圈、避雷器、控制和保护装置等组成。主要应用于3~35kV负荷波动不大的交流电力系统中。

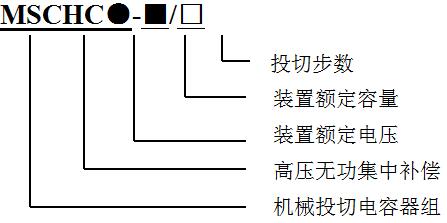

二.型号及其含义

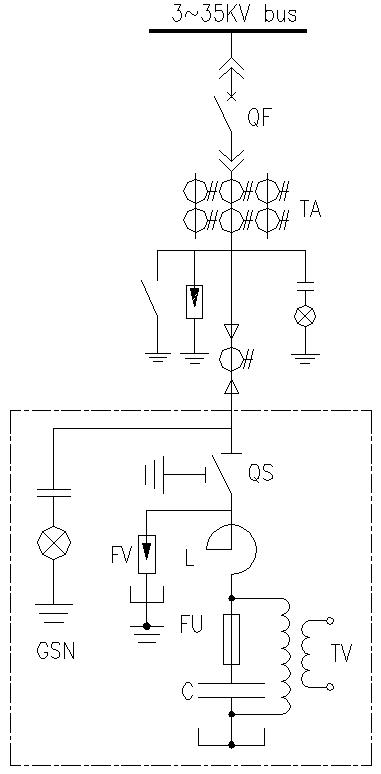

3.电气原理图
QF：断路器
QS：隔离开关
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象TV：放电线圈
TA：电流互感器
FU：喷逐式熔断器
FV：氧化锌避雷器
L：铁芯串联电抗器
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象C：并联电力电容器
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象GSN：高压带电显示闭锁装置
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象说明：虚线框内为我公司提供的设备；
四.产品特色
1．设备建造费用低、运行和维护简单、运行可靠性高；
2．积木式设计，柜与柜之间硬母排联接，运行可靠，且可扩展柜体数以增加产品容量；
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象3．每套装置都要进行谐振校验，选择容量时尽量避开谐振放大区，或选择适当的电抗率，以避开谐振条件，确保装置在各种工况下都能安全运行；
4．除采用喷逐式熔断器或内熔丝作为单台电容器的过流保护外，还设有零序电压保护、差压保护、桥差保护、中线不平衡电流保护、双星形不平衡电流和桥差保护混合保护等保护方案可供选择，可使装置长期稳定运。
五.正常使用条件
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象最高运行电压≤1.1Un；
最大过载电流≤1.35ln；
周围环境温度-25?+45℃；
室内相对湿度不超过90 % (温度为2 5℃时)；
安装地点海拔高度不超过2000m;没有剧烈的振动，垂直倾斜度不超过5度；没有导电性尘埃、火灾、爆炸危险；没有足以腐蚀金属和破坏绝缘的气体。
六.产品规格、型号、参数、柜体尺寸
装置型号 | 额定容量（kvar） | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象额定电流 A | 电容容量（kvar） 及数量 | 柜体数量 | 柜体总尺寸 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象Wx Dx H(mm) |
MSCHC6(10)- 750/3 | 750 | 65.6(39.3) | 250x3 | 1 | 1200x1600x2400 |
MSCHC6(10)- 1000/3 | 1000 | 87.5(52.5) | 334x3 | 1 | 1200x1600x2400 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC6(10)- 1200/3 | 1200 | 105（63） | 400x3 | 1 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象1200x1600x2400 |
MSCHC6(10)-1500/3 | 1500 | 131（78.7） | 250x6 | 1 | 1500x1600x2400 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC6(10)- 1800/3 | 1800 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象157.4(94.5) | 300x6 | 1 | 1500x1600x2400 |
MSCHC6(10)-2100/3 | 2100 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象183.7(110.2) | 350x6 | 2 | 2400x1600x2400 |
MSCHC6(10)-2400/3 | 2400 | 210(126) | 400x6 | 2 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2400x1600x2400 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC6(10)-3000/3 | 3000 | 262.4(157.5) | 250x12 | 3 | 3600x1600x2400 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC6(10)-3600/4 | 3600 | 314.9(189) | 300x12 | 3 | 3600x1600x2400 |
MSCHC6(10)-4200/4 | 4200 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象367.4(220.4) 9 | 350x12 | 4 | 5000x1600x2600 |
MSCHC6(10)-4800/4 | 4800 | 420(252) | 400x12 | 4 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象5000x1600x2600 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC6(10)-5400/5 | 5400 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象472.4(283.4) | 300x18 | 5 | 5700x1600x2600 |
MSCHC6(10)-6000/5 | 6000 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象524.9(314.9) | 334x18 | 5 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象5700x1600x2600 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC10-7200/5 | 7200 | --(377.9) | 400x18 | 5 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象5700x1600x2600 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MSCHC10-8100/5 | 8100 | --(425.2) | 450x18 | 5 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象5700x1600x2600 |
MSCHC10-9000/5 | 9000 | --(472.4) | 500x18 | 5 | 天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象5700x1600x2600 |
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象说明：1.容量在5000kvar以上的设备均提供W=1000mm的专用进线柜一台；
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象2..电抗器的电抗率一般选配6%，但如果容量在谐振放大区的，则经计算选用合适的电抗率，以避开谐振条件。
七.订货须知
1．产品型号及参数，补偿容量；
2．系统和负载的性质、大小、阻抗特性；
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象3．装置接入点的系统电压，系统主接线
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象4．系统的运行方式，各运行方式下的最大与最小短路容量
