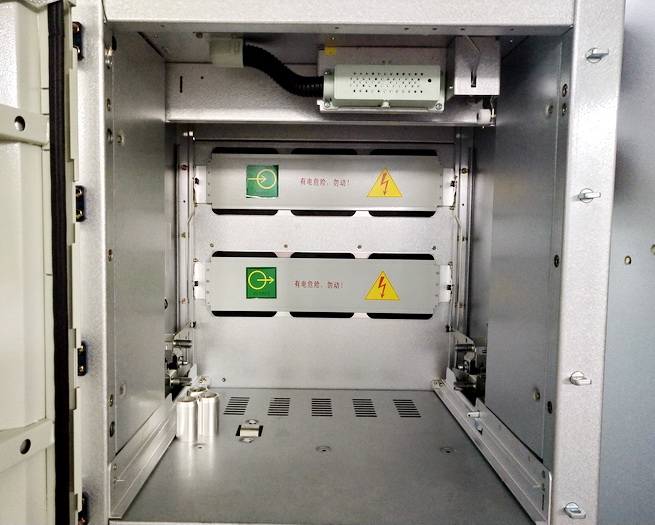

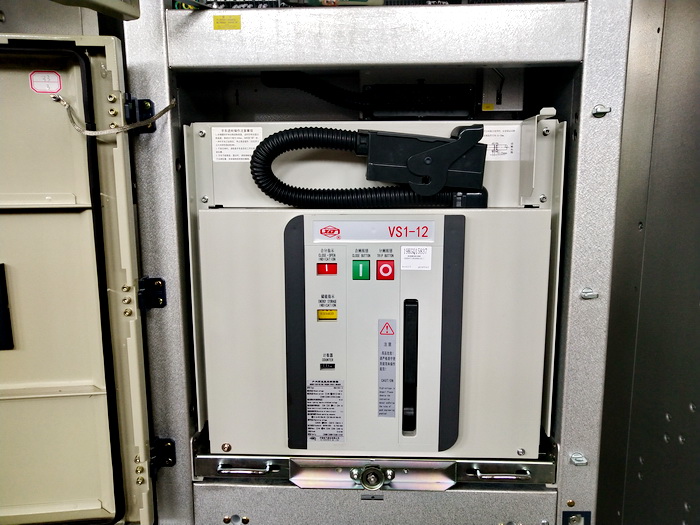

10KV高压柜也称为中置式开关柜，由四个隔室组成，断路器室是由手车方式来进行开关的合分闸工作。对于手车式断路器，可以分为三个开关位置和四个工作状态，那么这些断路器的位置及状态分别代表什么呢？

1、手车式的三种位置

（1）运行位置：小车开关在运行位置时，一、二次插头均在插入位置，保护投入运行，交直流电源小车开关柜在合上位置，开关处于合闸状态，对应运行状态。

（2）试验位置：小车开关在一次断开位置，一次插头在断开位置，二次插头在插入位置，直流电源小车开关在合上状态，对冷应备用状态。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（3）检修位置：小车开关在冷备用装填的基础上，合上柜后负荷侧接地刀闸。该位置适用于开关柜以外的一、二次回路的检修。

2、手车式的四种状态

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（1）运行状态：手车开关在工作位置，开关处于合闸状态，二次插头插好，开关操作电源均与投入，相应保护投入运行。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（2）热备用状态：断开开关以后手车并没有拉出来。

（3）冷备用状态：断开开关之后现车开关被拉到试验的位置，合闸保险没有取出来。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象（4）检修状态：在冷备用状态下取下操作、合闸保险，将小车开关拉到检修装置，和上接地刀闸。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象对于10KV的手车开，允许存在运行、热备用、冷备用、检修四种运行状态，不过处于冷备用是需要检查开关触头挡板确已闭合，并将其作为操作项目写入操作票中，若出头挡板未能闭合，应把手车开关从冷备用状态调节到检修状态。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象以上就是分享的10KV高压柜手车式断路器的电气知识，希望大家在进行手车操作时可以正确使用。
