图文并茂带你认识PLC控制柜的实物结构
PLC控制柜用于各种大小规模的工业自动化控制场合，具有过载、短路、缺相保护等功能。一般由CPU模块、变压器、直流电源、隔离器、开关、中间继电器等元器件组成。PLC控制系统的外部电源用来驱动PLC输出设备和提供输入信号的工作，而内部电源是PLC的工作电源。
一、工作原理
PLC控制柜其工作过程可以分为输入采样、用户程序执行和输出刷新的三个阶段。一阶段：在输入采样阶段，PLC以扫描方式依次地读入所有输入端的状态和数据，并将它们存入输入映象寄存器中。输入采样结束后，进行用户程序执行和输出刷新的阶段。二阶段：PLC按照自上而下的顺序依次地扫描用户程序；三阶段：当进入输出刷新阶段，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动。在运行过程中，CPU模块以一定的扫描速度重复执行上述三个阶段。
二、设计要求

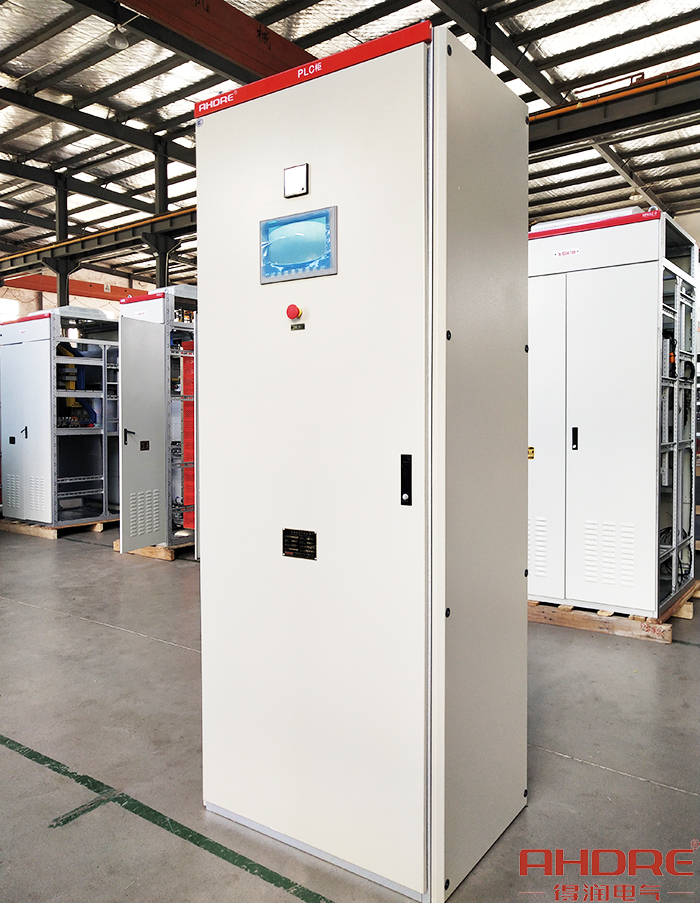

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象1、PLC控制的柜型：应选用固定柜，门板为整门的柜型，且不能采用分隔的柜型，便于安装和维护。

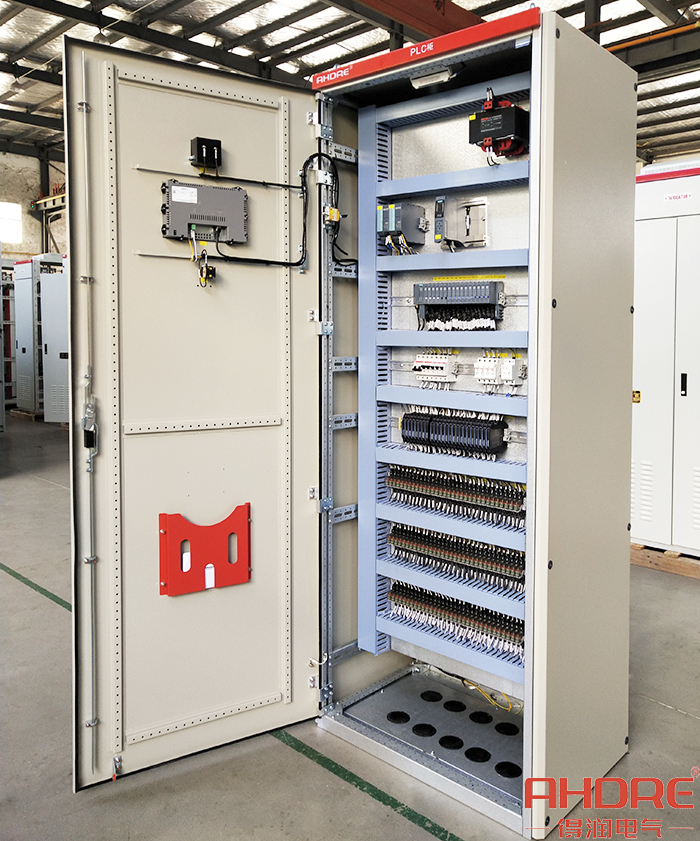

2、元器件的布局：柜内元器件布置，一般是从上到下，从左向右。便于操作与维护，经常操作或维护的元器件应安装在较容易触及到的位置。

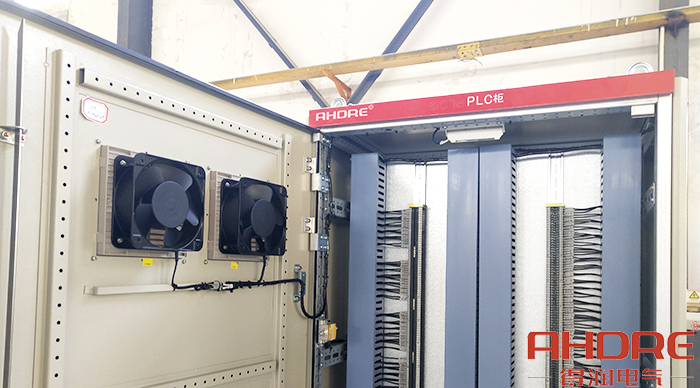

3、柜内通风结构设计：采用前门下进风上出风的形式，后门不加进出风孔。进、出风口分别装1个通风过滤器来防尘。
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象4、中间继电器、端子排的结构排布 继电器和端子排一般布置在柜前下部或柜后，端子排优先采用纵向排列，内部线和外部线的线槽要分开。
天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象PLC控制柜是用于完成设备自动化和过程自动化控制，可以实现完备的网络功能，性能稳定、扩展性强、抗干扰等特点。适用于建材、冶金、电力、化工、石油、民建等行业。在自动化控制的应用中，DCS控制柜也具备PLC控制柜的自动化系统功能。
