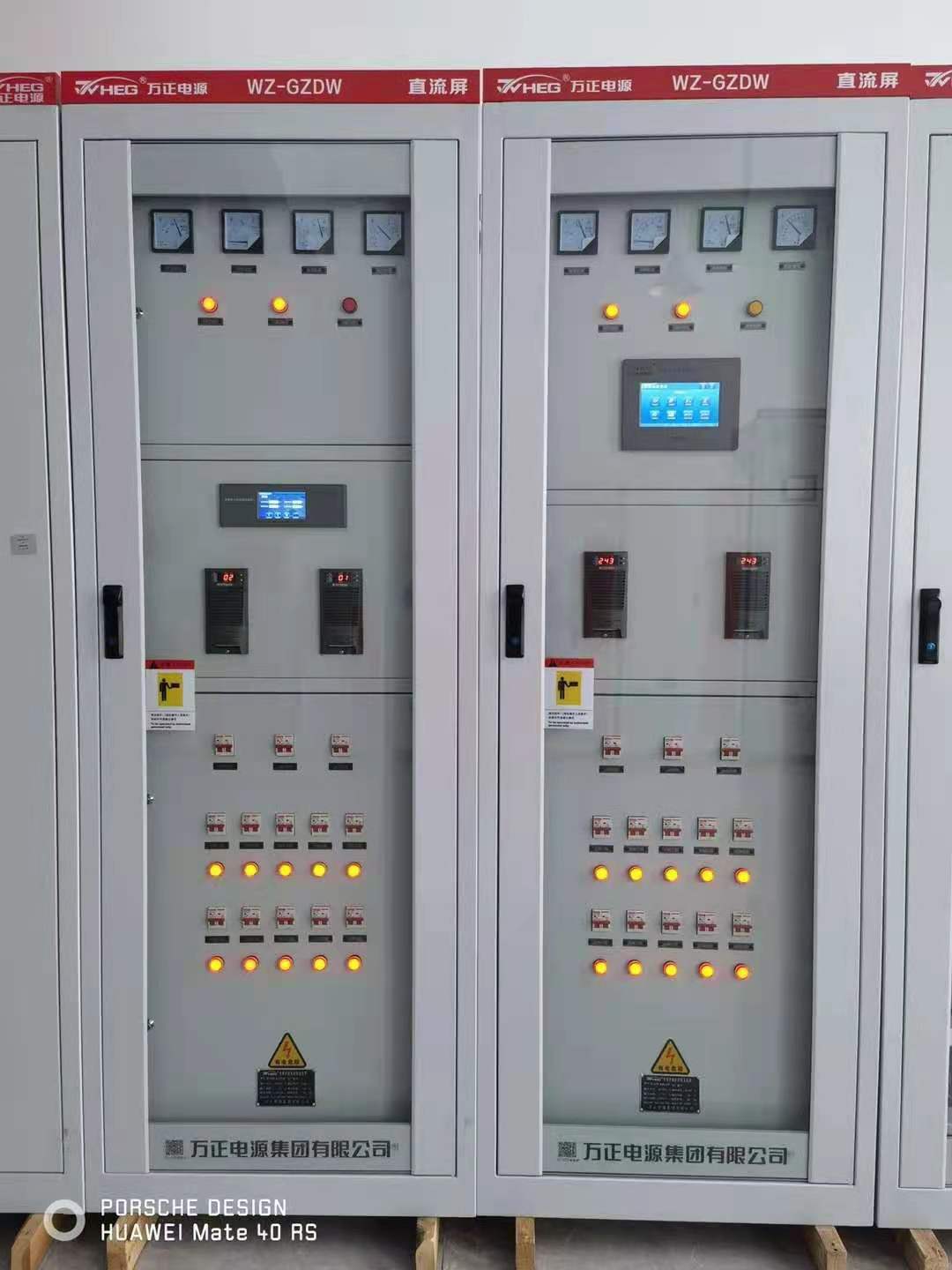

直流屏是电力系统中不可缺少的电气设备之一，经常和得润电气生产的高压开关柜配套使用。为高压开关在正常运行和事故状态下的 分合闸、继电保护、自动控制、开关信号指示、事故照明等提供直流电源。直流屏的可靠性是其他电源装置 不可替代的，它能满足变电站和发电厂这些场合对电源的高可靠性要求。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象综保继电器、控制回路为什么要用直流而不用交流

第一、交流电是交变的 用在控制回路 单相控制 正好在分合闸或者事故跳闸情况下 那个点位正好在电势0位 那就跳不掉或者合不上

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象第二、 如果交流电控制 回路发生短路接地现象 则马上就不能用了 必须跳开控制开关 要不肯定把控制回路或者控制电缆电器烧坏

而使用直流电 ：

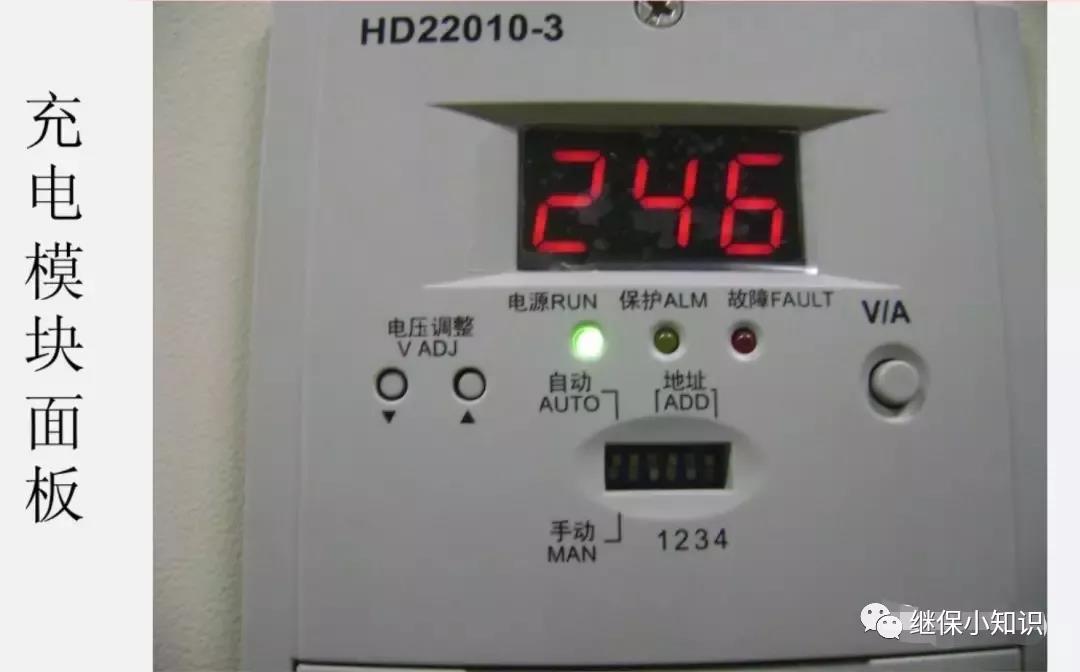

第一 、直流电是通过直流充电机充电模块保证的 同时并联蓄电池保证在事故情况下 依然有直流电存在 保障故障时候依然有电能跳开故障所有的开关 起到一定的保护作用

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象第二、直流电电势是稳定的 不过零点，在使用中 不管什么时候分合闸 都能保证有额定电压 能可靠的分合闸

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象第三、使用直流电 一般是220V（正负极对地分别是+110V -110V）这时候 即使控制回路发生一点接地现象 回路电压依然是额定 依然能保证能可靠分合闸 可以在保障运行的情况下 查找直流接地故障而不影响设备运行

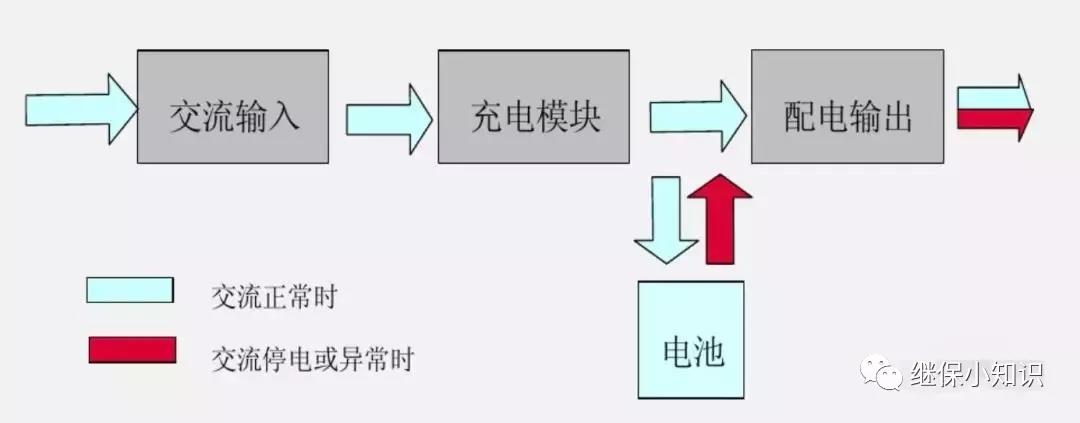

系统能量流动图

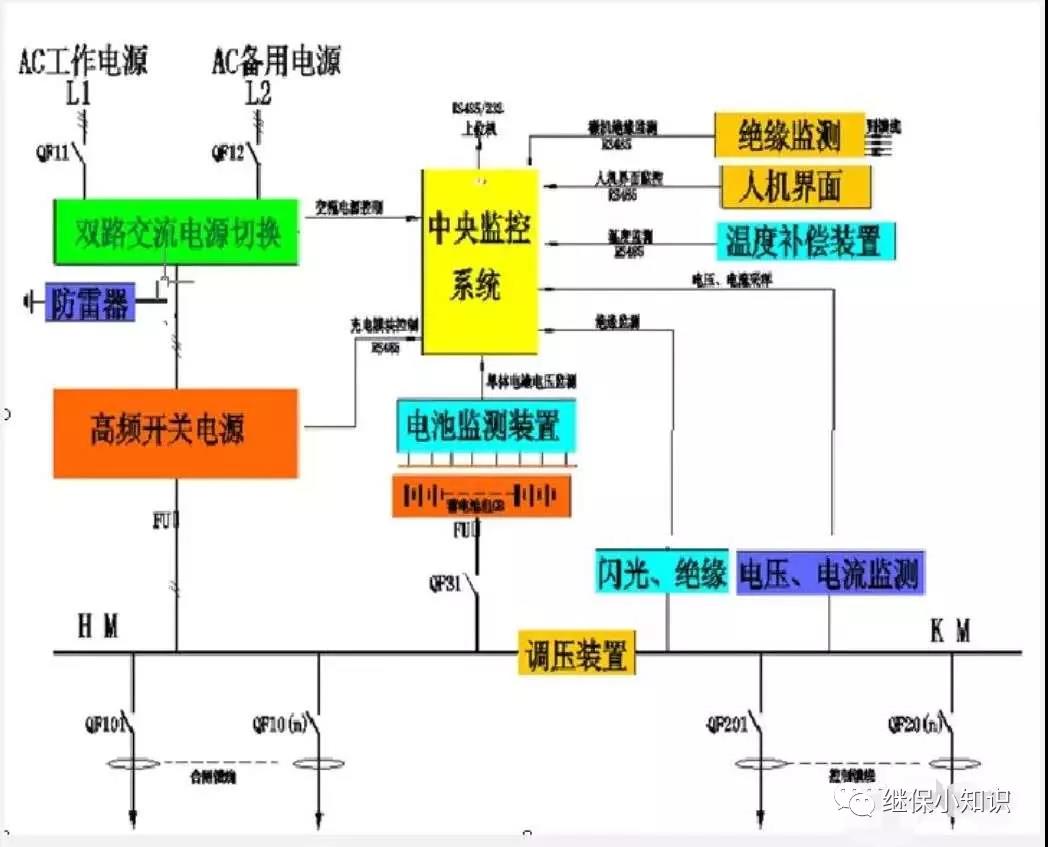

直流屏的组成

由上图可以看出：直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。带微机控制的直流屏，增加了中央监控单元，使直流屏的介面更友好、操作、控制更简单。

通过以上得润电气小编的分享，我想您对直流屏应该有了初步的了解吧！
