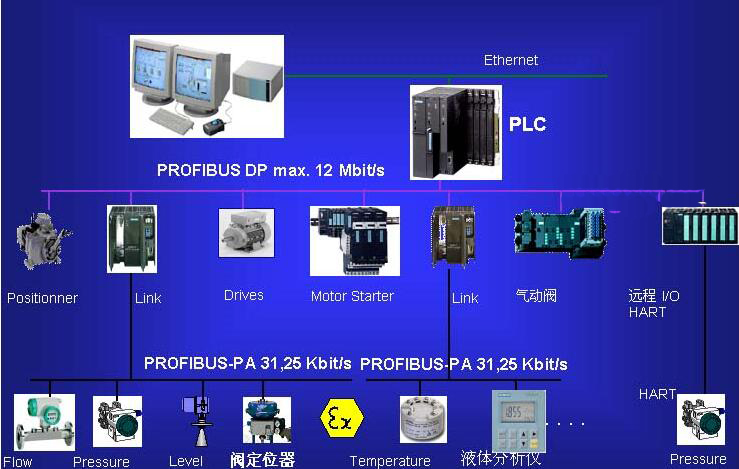

如果您是一位现场的自动化工程师，那么PROFIBUS总线应该是遇到最多的一种通信总线，PROFIBUS–DP的DP即Decentralized Periphery。它具有高速低成本，用于设备级控制系统与分散式I/O的通信。它与PROFIBUS－PA（Process Automation ）、PROFIBUS-FMS (Fieldbus Message Specification )共同组成了PROFIBUS标准。

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象安徽得润电气在长期的项目中运用最多的也是，其中尤以DP协议的通信方式居多，PROFIBUS–DP协议明确规定了用户数据怎样在总线各站之间传递，但用户数据的含义是在PROFIBUS行规中具体说明的。另外，行规还具体规定了PROFIBUS－DP如何用于应用领域。使用行规可使不同厂商所生产的不同设备互换使用，而工厂操作人员毋须关心两者之间的差异。因为与应用有关的含义在行规中均作了精确的规定说明。

做为行规的具体体现方式的GSD文件则是完成通信的最重要的组成之一。那什么是GSD文件，GSD文件有什么作用呢？

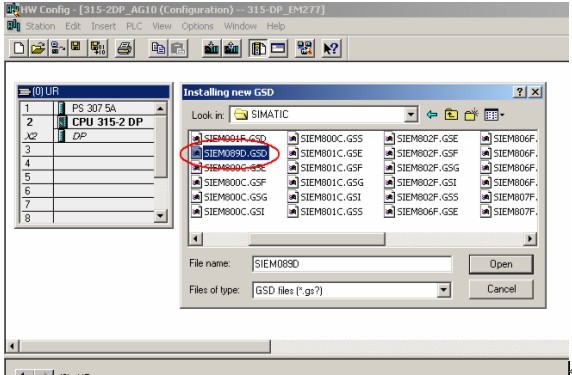

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象GSD文件是ASCII文件．可以用任何一种ASCII编辑嚣编辑 如计事本、UltraEdit等，也可使用PROFIBus用户组织提供的编辑程序GSDEdit。GSD文件是由若干行组成，每行都用一个关键字开头，包括关键字及参数(无符号数或字符串)两部分。GSD文件中的关键字可以是标准关键字(在PROFIBUS标准中定义)或自定义关键字。标准关键字可以被PROFIBUS的任何组态工具所识别，而自定义关键字只能被特定的组态工具识别。为了将不同厂家生产的PROFIBUS产品集成在一起，生产厂家必须以GSD文件（电子设备数据库文件）方式将这些产品的功能参数（如I/O点数．诊断信息．波特率．时间监视等）储存起来。标准的GSD数据将通信扩大到操作员控制级。使用根据GSD所作的组态工具可将不同厂商生产的设备集成在同一总线系统中。

GSD文件可分为三个部分：1. 总规范：包括了生产厂商和设备名称．硬件和软件版本．波特率．监视时间间隔．总线插头指定信号；2. 与DP有关的规范：包括适用于主站的各项参数，如允许从站个数．上装/下装能力；3. 与DP从站有关的规范：包括了与从站有关的一切规范，如输入/输出通道数．类型．诊断数据等。

为了让大家有一个更为直观的了解，举例如下：

#Profibus DP ；DP设备的GSD文件均以此关键存在

GSD Revision=1 ；GSD文件版本

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象VendorName="Meglev" ；设备制造商

Model Name="DP Slave" ；产品名称

Revision="Version 01" ；产品版本

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象RevisionNumber=01 ；产品版本号(可选)

IdemNumber=0x01 ；产品识别号

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象ProtocoI Ident=0 ；协议类型（表示DP）

StationType=0 ；站类型(0表示从站)

FMS Supp=0 ；不支持FMS．纯DP从站

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象Hardware Realease="HW1.0" ；硬件版本

Soltware Realease="SWl.0" ；软件版本

9.6 supp=1 ；支持9.6kbps波特率

19.2 supp=l ；支持19.2kbps波特率

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MaxTsdr 9.6=60 ；9.6kbps时最大延迟时间

MaxTsdrl9.2=60 ；19.2kbps时最大延迟时间

RepeaterCtrl sig=0 ；不提供RTS信号

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象24VPins=0 ；不提供24V电压

Implementation Type="SPC3" ；采用的解决方案

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象FreezeMode Supp=0 ；不支持锁定模式

SyncMode Supp=0 ；不支持同步模式

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象AutoBaud Supp=l ；支持自动波特率检测

Set SlaveAdd Supp=0 ；不支持改变从站地址

Fail Safe=0 ；故障安全模式类型

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MaxUser PrmDataLen=0 ；最大用户参数数据长度(0-237)

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象Usel prmDataLen=0 ；用户参数长度

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象Min Slave Imervall=22 ；最小从站响应循环间隔

Modular Station=l ；是否为模块站

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MaxModule=l ；从站最大模块数

MaxInput Len=8 ；最大输入数据长度

MaxOutput Len=8 ；最大输出数据长度

MaxData Len=16 ；最大数据的长度(输入输出之和)

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象MaxDiagData Len=6 ；最大诊断数据长度(6～244)Slave

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象Family=3 ；从站类型

天美丶91丶果冻mv|天美麻花星空果冻mv|天美果冻乌鸦mv|星空天美mv视频|天美大象麻花高清在线看电视剧|麻花星空mv天美大象Module=“Modulel”0x23，0x13；；模块1，输入输出各4字节

EndModule

Module="Module2"0x27，0x17；；模块2．输入输出各8字节

EndModule

由上面的例子可以看出，．PROFIBUS设备的特性均在电子设备数据库文件(GSD)中具体说明，原因是PRO FlBUS设备具有不同的性能特点，目的是为了达到PROFIBUS简单的即插即用。得润电气的自动化工程师在现场就遇到过很多因为GSD文件与实际硬件不匹配而无法正常通信的问题，很多仅仅是版本不同，差别也可能仅仅是0与1的细微之处，可就是这么个小小的不同而最终让你无法正常通信。只因为GSD文件是对硬件的最终描述，再好的硬件没有软件的支持也无法正常工作。
